جعبه فیوز تندر 90 و راهنمای تعویض آن موضوع این مقاله از مقالات مجله خودرو همراه مکانیک است که قصد داریم فیوز و جعبه فیوز تندر 90، محل قرارگیری جعبه فیوز تندر 90 و عملکرد هر کدام از فیوزها را به اختصار برای شما مخاطبین عزیز شرح دهیم. همچنین در این مقاله چگونگی تعویض فیوز سوخته نیز بیان می‌شود.
همان‌طور که می‌دانید تجهیزات الکترونیکی یکی از حساس‌ترین قسمت‌های خودروهای پیشرفته امروزی هستند که بروز اختلال در آن‌ها ممکن است باعث شود حتی قادر به روشن کردن خودرو نباشید، بهعلاوه تعمیر تجهیزات الکترونیکی هزینه زیادی را به شما تحمیل می‌کند. نکته دیگر این که بر خلاف تجهیزات مکانیکی، تعمیر این قطعات به سادگی امکان‌پذیر نیست و نیاز به تخصص دارد.
به همین دلیل کمپانی‌های سازنده خودرو راهکارهایی برای کاهش این ریسک طراحی و پیاده کرده‌اند که یکی از آن‌ها فیوز خودرو است. با مطالعه این مقاله می‌توانید فیوزهای تندر 90 را عیب‌یابی و در صورت لزوم تعویض کنید. در ادامه با ما همراه باشید.
فیوز خودرو چیست؟
قبل از بررسی جعبه فیوز تندر 90 بهتر است با فیوز و میزان اهمیت و پیچیدگی این بخش از خودرو، بیشتر آشنا شوید؛ فیوز یکی از قطعات سیستم برق‌رسانی خودرو است که تنظیم برق ورودی به قسمت‌های مختلف خودرو را برعهده دارد. در صورت نوسان برق یا ایجاد بار اضافی، فیوز اتصال جریان برق را قطع می‌کند و مانع آسیب دیدن قطعات خودرو می‌شود.

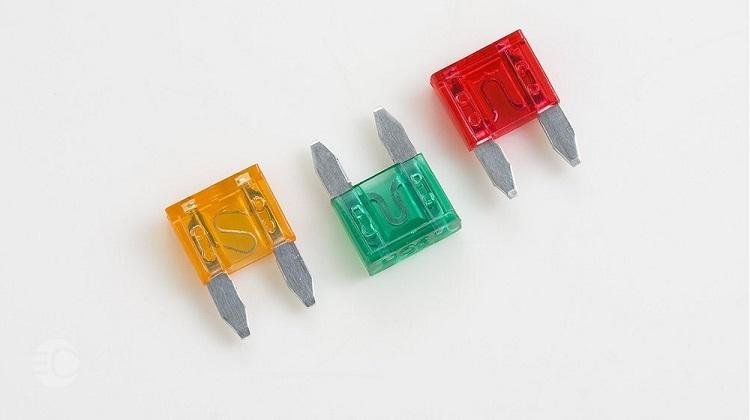

ساختار فیوز خودرو شامل دو پایه و یک پل است. بخش اصلی فیوز یک قطعه نوار فلزی است که در یک محفظه غیررسانا قرار گرفتهاست. در اثر نوسان برق و تحمیل اضافه بار جریان برق به یک بخش خودرو، این نوار فلزی ذوب می‌شود. به این ترتیب آن بخش از خودرو که فیوز در مسیر آن قرار گرفته است از مدار خارج می‌شود و در اثر نوسان برق صدمه نمی‌بیند. بنابراین اگر یکی از قسمت‌های برقی خودروی شما کار نمی‌کند، قبل از هر کاری ابتدا جعبه فیوز را بررسی کنید و از سالم بودن فیوز آن قسمت مطمئن شوید.
جعبه فیوز
بسته به نوع و ساختار خودرو تعداد فیوزهای آن متفاوت است. خودروهای سبک حداقل 10 و حداکثر 30 فیوز دارند، اما در خودروهای سنگین ممکن است تا 100 فیوز هم به‌کار رفته باشد. بدیهی است که این تعداد فیوز باید در یک مکان واحد سازماندهی شده باشند که جعبه فیوز نام دارد.
جعبه فیوز محفظه‌ای است که همه فیوزهای سیستم برقی خودرو در آن نصب شده‌اند و همه قطعات برقی از آن تغذیه می‌شوند. اطلاعات مورد نیاز در مورد هر فیوز معمولاً روی آن درج شده‌است. یکی از این اطلاعات، حداکثر شدت جریان عبوری بر حسب آمپر است، اما از آنجا که خواندن اطلاعات از روی فیوز ممکن است سخت باشد، ظرفیت هر فیوز با رنگ استانداری مشخص شده‌است.
| رنگ فیوز | حداکثر ظرفیت(آمپر) |
| مشکی | 1 |
| خاکستری | 2 |
| بنفش | 3 |
| صورتی | 4 |
| قهوه‌ای مایل به زرد | 5 |
| قهوه‌ای | 7-1/2 |
| قرمز | 10 |
| آبی | 15 |
| زرد | 20 |
| شفاف | 25 |
| سبز | 30 |
| آبی کم‌رنگ | 35 |
| نارنجی | 40 |

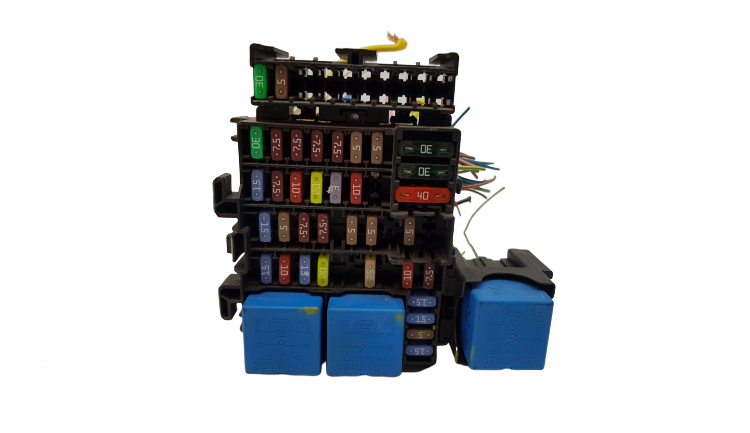

جعبه فیوز تندر 90
حال به بررسی جعبه فیوز و فیوزهای تندر 90 خواهیم پرداخت. تندر 90 دارای دو جعبه فیوز است که یکی زیر کاپوت و کنار موتور تعبیه شده‌است. جعبه فیوز دوم تندر 90 در داخل اتاق و در سمت چپ غربیلک فرمان قرار دارد.
نقشه جعبه فیوز تندر 90 به صورت تصویری تهیه شده و شماره فیوزها در نقشه قید نشده است. داخل در جعبه فیوز نقشه‌ای دقیقاً مطابق محل نصب فیوزها درج شده‌است و هر فیوز به وسیله آیکون قسمت مربوط به خود قابل شناسایی است.
| شماره فیوز | آمپر | توضیح |
| F1 | ۲۰ آمپر | برف پاک کن جلو |
| F2 | ۵ آمپر | نشانگر سیستم انژکتور |
| F3 | ۱۰ آمپر | چراغ ترمز |
| F4 | ۱۰ آمپر | سیستم ضد سرقت |
| F5 | ۵ آمپر | جعبه دنده اتوماتیک |
| F6 | – | استفاده نشده |
| F7 | – | یدک کشی(کاروان و…) |
| F8 | – | استفاده نشده |
| F9 | ۱۰ آمپر | چراغ نور پایین چپ |
| F10 | ۱۱ آمپر | چراغ نور پایین راست |
| F11 | ۱۲ آمپر | چراغ نور بالا چپ |
| F12 | ۱۳ آمپر | چراغ نور بالا راست |
| F13 | ۳۰ آمپر | شیشه بالابرهای برقی عقب |
| F14 | ۳۱ آمپر | شیشه بالابرهای برقی جلو |
| F15 | ۱۰ آمپر | سیستم ترمز ABS |
| F16 | ۱۵ آمپر | سوئیچ گرم کننده صندلی راننده |
| F17 | ۱۶ آمپر | بوق |
| F18 | ۱۰ آمپر | چراغ کوچک چپ |
| F19 | ۱۱ آمپر | چراغ کوچک راست |
| F20 | ۷٫۵ آمپر | چراغهای مه‌شکن عقب |
| F21 | ۵ آمپر | یخ‌زدایی آینه‌های جانبی |
| F22 | – | استفاده نشده |
| F23 | ۱۵ آمپر | تجهیزات هشدار دهنده |
| F24 | ۵ آمپر | فرمان هیدرولیک |
| F25 | ۶ آمپر | سوخت گاز(CNG) |
| F26 | ۵ آمپر | کیسه هوا |
| F27 | ۲۰ آمپر | چراغ دنده عقب و شیشه‌شوی عقب |
| F28 | ۱۵ آمپر | چراغهای داخل محفظه سرنشین |
| F29 | ۱۵ آمپر | واحد کنترل محفظه سرنشین |
| F30 | ۲۰ آمپر | قفل مرکزی (درب‌ها، صندوق عقب و…) |
| F31 | ۱۵ آمپر | چراغهای مه‌شکن جلو |
| F32 | ۳۰ آمپر | یخ‌زدایی شیشه عقب |
| F33 | – | استفاده نشده |
| F34 | – | استفاده نشده |
| F35 | – | استفاده نشده |
| F36 | ۳۰ آمپر | بخاری |
| F37 | ۵ آمپر | آینه برقی |
| F38 | ۱۵ آمپر | سیستم صوتی |
| F39 | ۱۰ آمپر | تهویه مطبوع(کولر) |
تعویض فیوز سوخته خودرو
برای کنترل و تعویض فیوز تندر 90، قبل از هر کاری همه تجهیزات برقی خودرو را خاموش کنید. سپس موتور ماشین را خاموش کنید و سوییچ را بیرون بیاورید. حالا جعبه فیوز تندر 90 را پیدا کنید. علامت (آیکون) آن قسمت از سیستم برقی خودرو را که عمل نمی‌کند، روی نقشه جعبه فیوز پیدا کنید. بر اساس این نقشه می‌توانید محل قرار گرفتن فیوز آن قسمت را شناسایی کنید.
حالا باید دید که فیوز مربوطه سالم است یا نه. برای این کار لازم است در جعبه فیوز را به سمت خود بکشید تا باز شود. ممکن است انبر مخصوصی برای این کار در جعبه تعبیه شده باشد، در این صورت فیوز مربوطه را با انبرک خارج کنید. فیوز را از محل خود در جعبه فیوز تندر 90 خارج کنید.
اما چطور باید بفهمیم فیوز سالم است یا نه؟ فیوزهای خودرو انواع مختلفی دارند. جنس فیوز ممکن است از پلاستیک، شیشه یا فلز باشد. در مورد فیوزهای شیشه‌ای و پلاستیکی تشخیص سوختگی فیوز ساده است. اگر پل میان پایه‌های فیوز قطع شده باشد، آلیاژ آن ذوب شده‌است، اما در مورد فیوزهای فلزی چطور؟ برای این کار باید از مولتی‌متر استفاده شود.
دو سر فیوز را به دو سر مولتی‌متر وصل کنید. اگر جریان در مولتی‌متر برقرار نشود، فیوز سوخته است. در این صورت یک فیوز با همان مشخصات خریداری کرده و در جعبه فیوز نصب کنید. درب جعبه فیوز تندر 90 را باز کنید و استارت بزنید. اگر مشکل حل نشد، از دست شما کاری برنمی‌آید و باید به برقکار مراجعه کنید.
